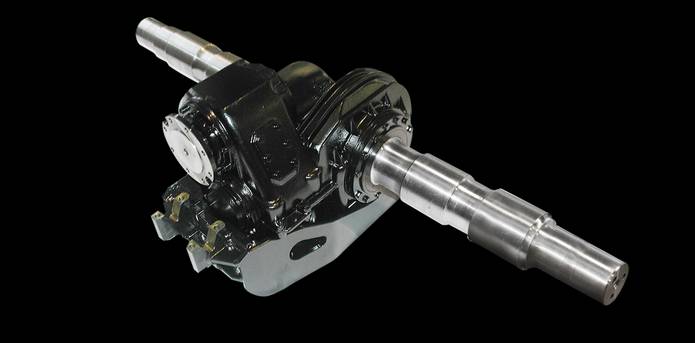

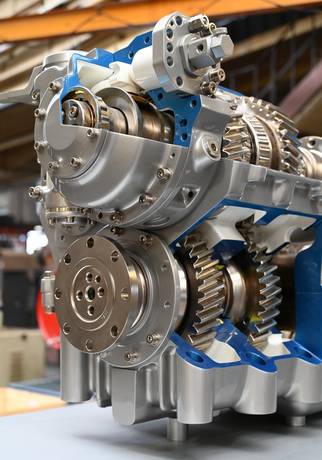

Stirn-Kegelgetriebe mit Wendeschaltung
Typ: GGT 180 HA/331 + 180 E/285A
Beschreibung
- Kombination aus Stirn-Kegelradgetriebe (HA/331, Master) und Kegelradgetriebe (E/285A, Slave)
- HA/331 ausgestattet mit einer Wendeschaltung, konzipiert für diesel-mechanisch angetriebene Triebwagen
- HA/331- und E/285A-Getriebe durch eine Gelenkwelle verbunden
Technische Daten
| Höchstgeschwindigkeit (km/h) | 120 |
| Max. Eingangsdrehmoment (Nm) | 6000 |
| Übersetzung | 3,31/2,85 |
| Max. Eingangsdrehzahl(min-1) | 2965 |
| Achsdurchmesser (mm) | 180 (am Lager) |
| Referenzen | Stadler |

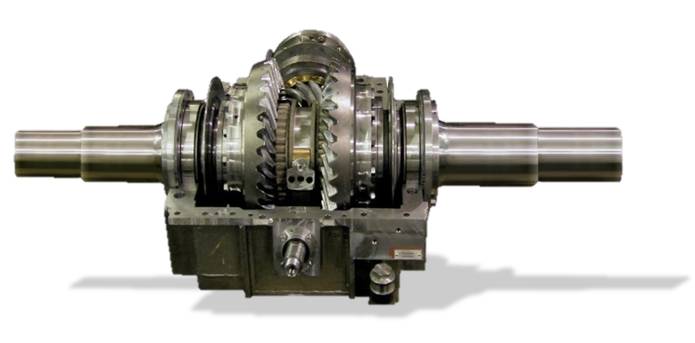

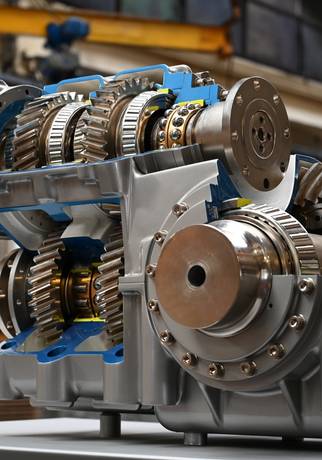

Kegelgetriebe mit Wendeschaltung
Typ: GGT 190 H/266
Beschreibung
- Stirn-Kegelradgetriebe mit integrierter Wendeschaltung
- Konzipiert für diesel-mechanisch angetriebene Triebwagen
- Wendeschaltung durch 2 Kegelräder, die je nach Fahrtrichtung wechselseitig mit der Radsatzwelle verkuppelt werden.
Technische Daten
| Höchstgeschwindigkeit (km/h) | 180 |
| Max. Eingangsdrehmoment (Nm) | 10420 |
| Übersetzung | 2,66 |
| Max. Eingangsdrehzahl(min-1) | 2800 |
| Achsdurchmesser (mm) | 190 (am Lager) |
| Referenzen | DSB IC3 – Dänemark |

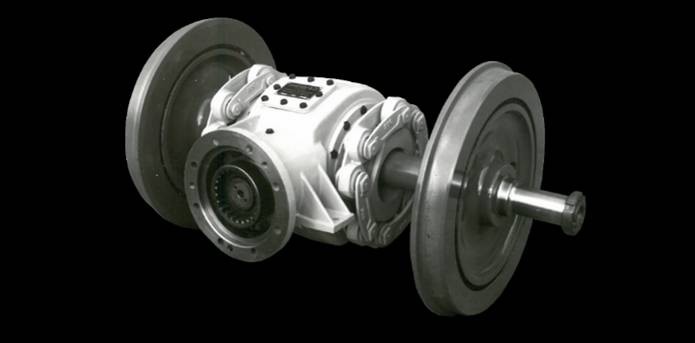

Kegelradgetriebe
Typ: GGT 235 EOY/562
Beschreibung
- Einstufiges Kegelradgetriebe mit Hohlwelle am Abtrieb
- Aufgrund dieser vollabgefederten Bauweise ist dieser Antrieb sehr gleisschonend
- Für Schmalspurfahrzeuge wurde ein sehr kompaktes Design entwickelt.
Technische Daten
| Höchstgeschwindigkeit (km/h) | 70 |
| Max. Eingangsdrehmoment (Nm) | 2940 |
| Übersetzung | 5,62 |
| Max. Eingangsdrehzahl (min-1) | 3365 |
| Achsdurchmesser (mm) | 235 (am Lager) |
| Referenzen | DMU für österreichisch Schmalspur-bahn |

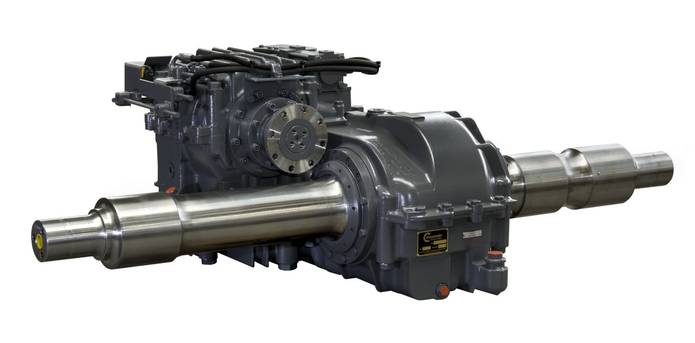

Radsatzgetriebe-Kombination
Typ: GGT 190 HA/347D + 190 E/269D
Beschreibung
- Kombination aus Stirn-Kegelradgetriebe (EHA/347D, Master) und Kegelradgetriebe (E/269D, Slave)
- Typische Master-Slave-Anordnung für dieselhydraulische Triebwagen
- EHA/347D- und E/269D-Getriebe durch eine Gelenkwelle verbunden
Technische Daten
| Höchstgeschwindigkeit (km/h) | 145 |
| Max. Eingangsdrehmoment (Nm) | 5140 |
| Übersetzung | 3,47/2,69 |
| Max. Eingangsdrehzahl(min-1) | 2810 |
| Achsdurchmesser (mm) | 190 (am Lager) |
| Referenzen | Class 165 (UK) |

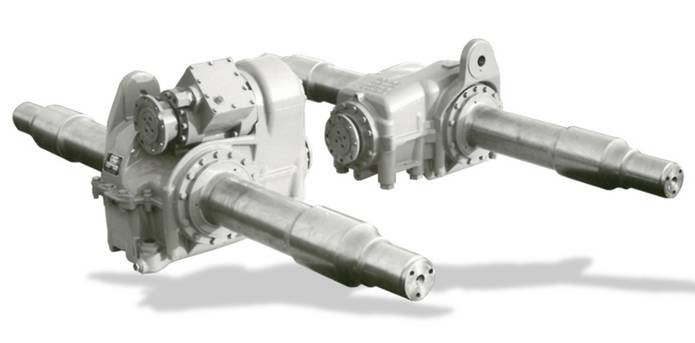

Stirn-Kegelgetriebe
Typ: GGT197EHD/315 + GGT197EV/315
Beschreibung
- Kombination aus Stirn-Kegelradgetriebe (EHD/315, Master) und Stirn-Kegelradgetriebe (EV/315, Slave)
- Antriebswellen von EHD/315- und EV/315-Getriebe durch Gelenkwelle verbunden
- Beide Getriebe bis auf den fehlenden Abtrieb beim EV/315 identisch
Technische Daten 197EHD + 197EV
| Höchstgeschwindigkeit (km/h) | 160 |
| Max. Eingangsdrehmoment (Nm) | 8600 |
| Übersetzung | 3,15 |
| Max. Eingangsdrehzahl(min-1) | 3180 |
| Achsdurchmesser (mm) | 200 (am Lager) |
| Referenzen | DB - VT612 (Neigetechnik) |
